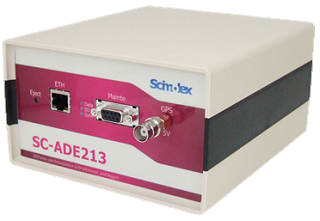

時刻同期 200Hz WINテレメータ 8chSC-ADE210

モデル型番	入力レンジ	ロガー	GPS
SC-ADE210	±2.5 / ±1	なし	3.3V : SMA
SC-ADE211	±2.5 / ±1	連続記録	3.3V : SMA
SC-ADE212	±2.5 / ±1	なし	5.0V : BNC
SC-ADE213	±2.5 / ±1	連続記録	5.0V : BNC
SC-ADE210-HV	±10 / ±2.5	なし	3.3V : SMA
SC-ADE211-HV	±10 / ±2.5	連続記録	3.3V : SMA
SC-ADE212-HV	±10 / ±2.5	なし	5.0V : BNC
SC-ADE213-HV	±10 / ±2.5	連続記録	5.0V : BNC

特徴

高精度A/D

差動 8チャネル、分解能 24bit ( ΔΣ型 )を搭載。出力は 16bit～22bitを 1bit 単位で設定可能。サンプリングは、200Hz / 100Hz のいずれかを選択します。
時刻同期精度

GPSによる時刻校正を精度 ±200nsecで行っています。位置推定モードの他に位置固定モードが選択できますので、GPSの捕捉状態が悪い場合でも動作が可能です。
テレメータ機能

UDP/IPパケットによるリアルタイムテレメータです。送信先は 2か所まで設定可能で、時刻同期情報のステータス送信も 0: なし / 1: 毎秒 / 2: 毎分 / 3: 毎時から選択できます。

ロガー機能

測定中に SD カードの交換を1分以内に完了すると、データの⽋けなく連続記録が可能です。SC-ADE211 および SC-ADE213 の機能です。
チャネル設定

使用の有無、チャネル番号、分解能、ゲインがチャネルごとに設定可能です。
データ形式

WIN^*1 に準拠したフォーマットです。

入力レンジ	差動入力標準タイプ : ±2.5V / ±1V 切り替え、HVタイプ : ±10V / ±2.5V 切り替え
チャネル数	8チャネル
サンプリング	200Hz, 100Hz
分解能	24bit ( ΔΣ型 )、出力は 16bit～22bit から 1bit単位で、1チャネルごとに選択可能
ダイナミックレンジ	120dB typ. ( ±2.5Vレンジ、22bit 使用時 )
時刻精度	±200nsec
時刻校正	内蔵GPSモジュールによる時刻校正
テレメータ機能	UDP/IPでLANポートへ送信
ステータス情報	時刻同期情報を「0 : なし / 1 : 毎秒 / 2 : 毎時」ごとに、LANポートへ送信
ロガー情報	連続記録 ( WIN^*1 ファイルフォーマット )
記録メディア	使用可能SDカード ( SDHC / SDXC ) 、フォーマット : FAT16、FAT32
データフォーマット	WIN^*1 A0フォーマット
各種設定	シリアルポートから設定可能、通信速度 : 57600bps
GPSアンテナ	3.3VはSMA型ジャック、5.0VはBNC型ジャック
センサコネクタ	Dsub / プラグ15pin x 2
LANインタフェース	100BASE-TX / 10BASE-T x 1
シリアルインタフェース	Dsub / ソケット9pin x 1
電源	DC10～16V
消費電流	10BASE-T : 2.3W typ. 100BASE-TX : 2.5W typ.
動作温度	-10℃ ～ +40℃ ( 結露無きこと )
外形寸法	幅 149mm、高さ 84mm、奥行き 170mm ( 突起部除く)
