IRIG時刻ロガーSC-EDGELOG2

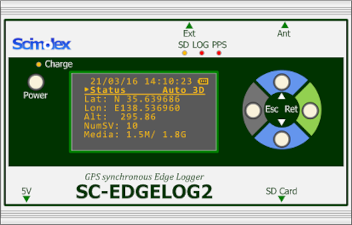

表示例

特徴

  • IRIG信号を記録

    信号の立上がり、または立下り時刻を 1usecの精度で記録します。

  • 時刻校正

    GPSによる時刻校正を行っています。位置推定モードの他に位置固定モードが選択できますので、GPSの捕捉状態が悪い場合でも動作が可能です。

  • 記録メディア

    SDカードを採用しているためデータ回収が容易です。

  • 簡単設定

    液晶画面とボタンにより、設定や動作確認が行えますので外部機器が不要です。

  • 電池内蔵

    充電タイプのリチウム電池を内蔵している為、持ち歩きが容易です。満充電状態で約 30時間*1の連続動作が可能です。

仕様

主な仕様

入力レンジ0 ～ +3.3V
時刻精度内蔵GPS モジュールによる時刻校正、±1usec以内
ロガー機能トリガ記録 ( パルスの立上がり、または立下りエッジ )
データフォーマット独自フォーマット( CSV形式のテキストファイル ) 出力例: *,00,12/11/25 17:16:39,000.000
記録メディアSDカード、2GB
GPSコネクタSMA型ジャック
入力コネクタDsub / ソケット9pin
連続稼働時間約30時間 ( 1時間毎にログ記録時 )、連続記録では約 20時間
電源ACアダプタ DC5.0V、リチウム電池内蔵
動作温度-10℃ ～ +40℃ ( 結露無きこと )
外形寸法幅 170mm、高さ 40mm、奥行き 100mm ( 突起部除く )
