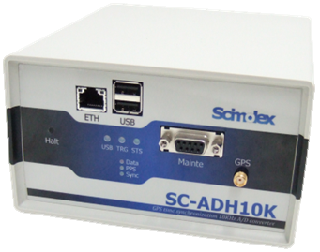

時刻同期 高サンプリングA/DSC-ADH10K

モデル型番入力レンジ
SC-ADH10K±2.5 / ±1
SC-ADH10K-HV±10 / ±2.5

特徴

  • 高サンプリング A/D

    差動 4チャネル、分解能 24bit ( ΔΣ型 )を搭載。出力は 16bit～22bitを 1bit 単位で設定可能。サンプリングは 10KHzと、1KHz / 200Hz / 100Hz のいずれかを同時に行います。

  • 時刻同期精度

    GPSによる時刻校正を精度 ±200nsecで行っています。位置推定モードの他に位置固定モードが選択できますので、GPSの捕捉状態が悪い場合でも動作が可能です。

  • テレメータ機能

    WIN*2 形式はリアルタイムテレメータとしてロガーと併用できます。出力周波数はチャネル単位に設定可能です。

  • 遠隔操作

    設定や状態表示、データ取得をWEBブラウザから操作できます。複数データを取得する場合は FTP による操作も可能です。

  • 記録メディア

    16GB の SDHCカードを内蔵していますが、USBポートに、USBディスク、USBメモリ等の外部記憶装置を接続することで、記録容量を増やすことができます。

  • 保存形式

    WIN32*1 形式出力は 10KHz、WIN*2 形式出力は、1KHz / 200Hz / 100Hzから選択できます。 他にトリガ設定による保存も可能です。

  • ツールの提供

    WIN32*1 用に、CSVデータへの変換ツールおよび、TCPクライアントサンプルを提供します。

仕様

主な仕様

入力レンジ差動入力 標準タイプ : ±2.5V / ±1V 切り替え、HVタイプ : ±10V / ±2.5V 切り替え
チャネル数4チャネル
サンプリング10KHz ( WIN32*1 )、1KHz / 200Hz / 100Hz ( WIN*2 ) を同時サンプリング
分解能24bit ( ΔΣ型 )、出力は 16bit～22bit から 1bit単位で、1チャネルごとに選択可能
ダイナミックレンジ108dB typ. ( ±2.5.0V レンジ、22bit、10KHz サンプリング時 )
時刻校正内蔵GPSモジュールによる時刻校正、精度±200nsec
ロガー機能連続 ( WIN32*1, WIN*2 )、トリガ ( WIN32*1, LTA / STA,LEVEL ) 同時記録
テレメータ機能TCP/IPサーバ機能、TCP/IPトリガ転送機能、WIN*2 フォーマットによるUDP転送機能
データフォーマットWIN*2 形式、WIN32*1 形式
通信プロトコルTELNET、FTP、TCP/UDP、HTTP
記録メディアSDHCカード、16GB
ストレージUSB接続による外部ストレージ可能
各種設定ブラウザ及びシリアルポートから設定可能
GPSコネクタSMA型ジャック
センサーコネクタDsub / プラグ15pin
LANインタフェース100BASE-TX / 10BASE-T
シリアルインタフェースDsub / ソケット9pin、RS-232C、通信速度 : 115200bps
USBインタフェースUSB2.0 Type-Aコネクタ 2ポート、High / Full / Lowスピード対応 ( Highは下段のみ )
電源DC10～16V 2W typ. ( HVタイプ TBD. )
動作温度-10℃ ～ +40℃ ( 結露無きこと )
外形寸法幅 149mm、高さ 84mm、奥行き 170mm ( 突起部除く)
  • WIN32 は防災研で開発された地震波形処理システムのデータ形式です。
  • WIN は東京大学地震研究所で開発された多チャンネル地震波形処理システムのデータ形式です。
